Типы ветродвигателей
Типы ветрогенераторов:

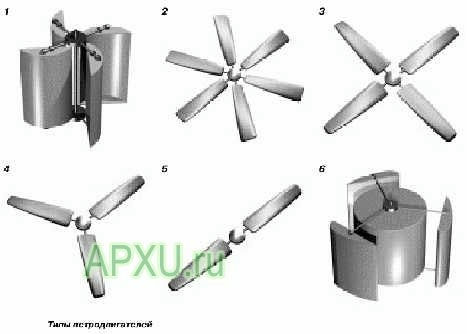

Основные разновидности ветроагрегатов изображены на рисунке. Они делятся на две группы:
ветродвигатели с горизонтальной осью вращения (крыльчатые) (2...5);
ветродвигатели с вертикальной осью вращения (карусельные: лопастные (1) и ортогональные (6)).
Типы крыльчатых ветродвигателей отличаются только количеством лопастей.
Крыльчатые
Для крыльчатых ветродвигателей, наибольшая эффективность которых достигается при действии потока воздуха перпендикулярно к плоскости вращения лопастей-крыльев, требуется устройство автоматического поворота оси вращения.
С этой целью применяют крыло-стабилизатор.
Карусельные ветродвигатели обладают тем преимуществом, что могут работать, при любом направлении ветра не изменяя своего положения.

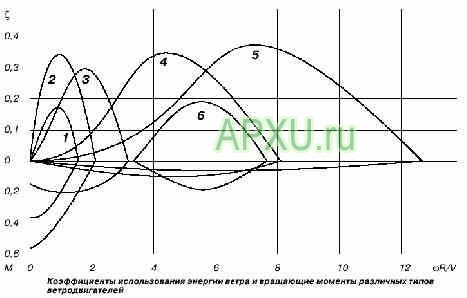

Коэффициент использования энергии ветра (см. рис.) у крыльчатых ветродвигателей намного выше чем у карусельных.
В то же время, у карусельных — намного больше момент вращения.
Он максимален для карусельных лопастных агрегатов, при нулевой относительной скорости ветра.
Распространение крыльчатых ветроагрегатов объясняется величиной скорости их вращения.
Они могут непосредственно соединяться с генератором электрического тока без мультипликатора.
Скорость вращения крыльчатых ветродвигателей — обратно пропорциональна количеству крыльев, поэтому, агрегаты с количеством лопастей больше трёх, практически не используются.
Карусельные
Различие в аэродинамике, даёт карусельным установкам преимущество, в сравнении с традиционными ветряками.
При увеличении скорости ветра, они быстро наращивают силу тяги, после чего, скорость вращения стабилизируется.
Карусельные ветродвигатели — тихоходны и это позволяет использовать простые электрические схемы, например, с асинхронным генератором, без риска потерпеть аварию, при случайном порыве ветра.
Тихоходность выдвигает одно ограничивающее требование — использование многополюсного генератора работающего на малых оборотах.
Такие генераторы не имеют широкого распространения, а использование мультипликаторов (мультипликатор [лат. Multiplicator — умножающий] — повышающий редуктор) — не эффективно, из-за низкого КПД последних.
Ещё более важным преимуществом карусельной конструкции стала её способность, без дополнительных ухищрений, следить за тем «откуда дует ветер», что весьма существенно для приземных рыскающих потоков.
Ветродвигатели подобного типа строятся в США, Японии, Англии, ФРГ, Канаде.
Карусельный лопастный ветродвигатель наиболее прост в эксплуатации. Его конструкция обеспечивает максимальный момент, при запуске ветродвигателя и автоматическое саморегулирование максимальной скорости вращения в процессе работы.
С увеличением нагрузки, уменьшается скорость вращения и возрастает вращающий момент вплоть до полной остановки.
Ортогональные
Ортогональные ветроагрегаты, как полагают специалисты, перспективны для большой энергетики.
Сегодня перед ветропоклонниками ортогональных конструкций стоят определённые трудности. Среди них, в частности, проблема запуска.
В ортогональных установках используется тот же профиль крыла, что и в дозвуковом самолёте (см. рис. 6).
Самолёт, прежде чем «опереться» на подъёмную силу крыла, должен разбежаться. Так же обстоит дело и в случае с ортогональной установкой.
Сначала к ней нужно подвести энергию — раскрутить и довести до определённых аэродинамических параметров, а уже потом, она сама перейдёт из режима двигателя в режим генератора.
Отбор мощности начинается, при скорости ветра около 5 м/с, а номинальная мощность достигается при скорости 14...16 м/с.
Предварительные расчёты ветроустановок предусматривают их использование в диапазоне от 50 до 20 000 кВт.
В реалистичной установке, мощностью 2000 кВт, диаметр кольца, по которому движутся крылья, составит около 80 метров.
У мощного ветродвигателя большие размеры. Однако, можно обойтись и малыми — взять числом, а не размером.
Снабдив каждый электрогенератор отдельным преобразователем, можно просуммировать выходную мощность вырабатываемую генераторами.
В этом случае, повышается надёжность и живучесть ветроустановки.
